Камеры CMOS IMX 415 IMX 335 обзор
Сравним светочувствительность CMOS SONY IMX415 и IMX335 стоит ли покупать далее эти модели видеокамер?
Сегодня в обзоре видеокамеры 2025 года мы рассмотрим две камеры с сенсорами изображения с оптической площадью 1/2.8" CMOS Sony IMX335 и CMOS Sony IMX415.
Компания Sony представила IMX335 и IMX415 в 2018 году (первое поколение STAVIS) — BSI (backside illumination, Полезно знать что первые научные разработки и эксперименты с обратной засветкой пикселей в дальнейшей известной как BSI, которые впервые дали результаты улучшения чувствительности CMOS сенсоров изображения были получены группой институтов аэронавтики и космических исследований). Роль Sony смогла первой перейти к комерцилизации и к масовому производству с улучшением технииских характеристик CMOS BSI далее известными как поколение Sony CMOS STARVIS.
Новая светочувствительная пиксельная архитектура BSI, ставшая основой для общей начальной платформы, позволила Sony одной из первых разработать и предложить усовершенствованные CMOS SCAN сенсоры изображения в массовом производстве. Для пользовательских камер и приложений безопасности камеры наблюдения и промышленные камеры, сенсоры изображения с превосходством в светочувствительности в два и более раза даже при небольших размерах пикселей, что не было доступно для CMOS сенсоров с фронтальным типом засветки пикселя FSI выпускаемые ранее под обозначением EXMOR. Сегодня Sony поставляет для камер безопасности целенаправленно новый модельный ряд сенсоров улучшенной светочувствительности которые получили фирменное обозначение CMOS SONY STARVIS тип: BI (BSI - backside illumination), под этим обозначением нового модельного ряда Sony продвигает эти высокотехнологичные чипы на рынке безопасности. Для камер промышленного зрения существует новая линейка сенсоров под логотипом CMOS SONY PREGIUS S также на основе BSI (backside illumination) вместо выпускаемых ранее CMOS SONY PREGIUS с фронтальным типом засветки пикселя с кратким обозначением тип FSI.
Как выбрать камеру: Типы матриц
При выборе камеры видеонаблюдения, особенно с новыми сенсорами, важно обратить внимание на тип BSI (обратная засветка пикселей). Он обеспечивает превосходную светочувствительность по сравнению с типом FSI (фронтальная засветка).
- CMOS SONY STARVIS: фирменное обозначение Sony для высокочувствительных сенсоров в области систем безопасности (BSI тип).
- CMOS SONY PREGIUS S: линейка сенсоров на основе BSI для промышленного зрения.
Краткие обозначения: BI (BSI - backside illumination) и FSI (frontside illumination).
Первые сенсоры изображения на платформе BSI, выпущенные компанией Sony, обладали значительным улучшением светочувствительности, важной для улучшения ночного зрения камер. До этого Sony выпускал линейку сенсоров изображения под логотипом EXMOR который пришел на смену CCD сенсорам изображения. EXMOR представлял собой уже CMOS SCAN технологию сенсоров изображения с построчным сканированием, которые все имели только фронтальный тип засветки пикселя, сокращённое обозначение FSI.
Справочно: CMOS (КМОП-сенсоры изображения) появились как альтернатива CCD матрицам с зарядовой связью (ПЗС) и к середине 2000-х годов вытеснили их с рынка.
Устройство с зарядовой связью (CCD) — это интегральная схема, содержащая массив связанных конденсаторов. Под управлением внешней схемы каждый конденсатор может передавать свой электрический заряд соседнему конденсатору. Датчики CCD являлись ранее основной технологией, используемой в цифровых изображениях.
Сравнение работы ІМХ675 и ІМХ335 при низком уровне освещенности.
Отзывы о ІМХ675 впечатляет! Особенно стоит отметить его светочувствительность. 5-мегапиксельный CMOS-сенсор Sony Starvis-2 (IMX675) значительно превосходит 5-мегапиксельный CMOS-сенсор Sony Starvis (IMX335). По данным исследований Sony, показатель качества изображения в условиях сложной освещенности (светочувствительности к условию низкой освещенности) Sony SNR15 lux для ІМХ335 составляет 0,59 люкс, что в 2018 году было хорошим показателем для сенсора с небольшой оптической площадью 1/2.8" и разрешением 5 Мп.
Однако с появлением в 2022 году 5 Мп ІМХ675 поколение STARVIS 2, который также имеет оптическую площадь 1/2.8" и такой же размер пикселя, он демонстрирует многократное и неоспоримое превосходство в светочувствительности по сравнению с устаревшим сенсором первого поколения STARVIS IMX335, разработанным в 2018 году. Sony выпустила сразу три модификации СMOS Sony STARVIS 2 (второе поколение) IMX675-AAQR/AAQR1/AATN которые имеют отличие как в возможностях, так и в светочувствительности.
| Характеристика узнать больше ссылка под таблицей (физика против маретолага) |
Sony IMX335 SNARVIS технология BSI |
Sony IMX675 STARVIS 2 технология BSI |
|---|---|---|
| Разрешение | 5 Мп (2592 x 1944) | 5 Мп / (2592 x 1944) |
| Размер матрицы | 1/2.8" | 1/2.8" (такой же) |
| Размер пикселя | 2.0 x 2.0 μm (крупнее) | 2.0 x 2.0 μm (крупнее) |
| Светочувствительность | Средняя | Высокая (лучше ночью) |
| Требования к объективу | (5 Мп) F апертура не мение 1.3 | 5 Мп F апертура не мение 1.3 |
| Основное преимущество | Работа в сумерках | Работа в условиях слжной освещенности |
- Для тех, кто привык читать маркетологов, будет сложно произвести переоценку реальности — изучите статью «Физика против маркетинга: технический разбор ІМХ675 и ІМХ335». Статья может быть сложной для неподготовленных пользователей.
- С переходом на встроенные в сенсор изображения нейронные сети видеонаблюдение изменится до неузнаваемости, осталось ждать не так долго.

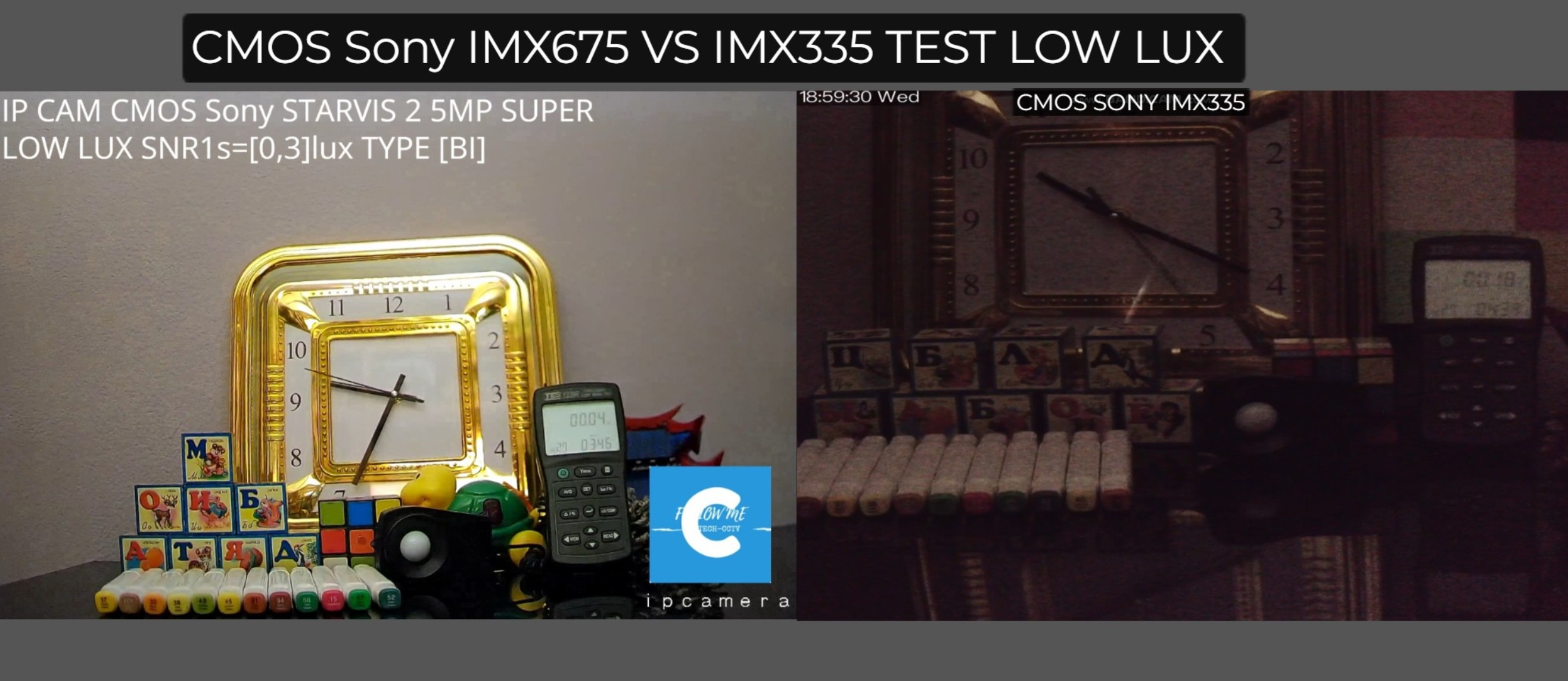

Сравнение светочувствительности: IMX657 vs IMX335
*Визуальное сравнение данных люксметра при низком уровне освещенности. IMX 675 - 0,04 lux IMX335 - 0,11lux
В 2018-2019 годах на рынок вышли два сенсора изображения с оптической площадью 1/2.8": 5 Мп СMOS Sony STARVIS IMX335 и 8 Мп СMOS Sony IMX415 с отличными характеристиками светочувствительности для того времени, высоким разрешением и низкой стоимостью.
СМОЅ сенсоры Sony IMX335 и ІМХ415 быстро стали популярны среди производителей камер видеонаблюдения. Их характеристики и цена сделали эти чипы идеальными для бюджетных устройств начального уровня, которые в 2018 году предлагали хорошее качество изображения.
Эти сенсоры, с разрешением 5 Мп и 8 Мп и размером сенсора 1/2.8", были разработаны специально для камер начального уровня.

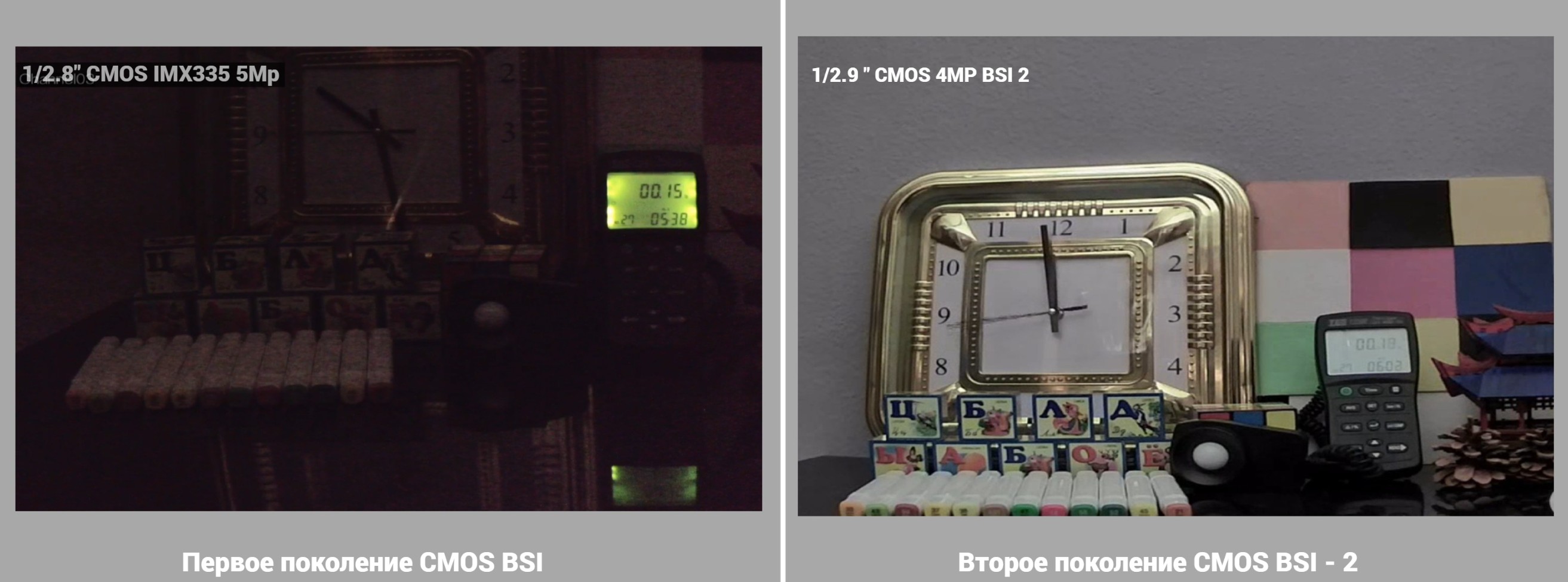

Видеоматериал сранение CMOS BSI (1GEN) VS CMOS (2GEN)
Сравните первое поколение BSI CMOS Sony STAVIS 2018 год и Sony STARVIS 2 2022 год.
Новое поколение сенсоров Sony STARVIS 2
В 2022 году на рынок вышли сенсоры изображения второго поколения: обновленные модели *STARVIS* и *STARVIS 2* (BSI 2 GEN 2-й генерации). Эти модели значительно превзошли своих предшественников — ІМХ335 и ІМХ415, обладавших разрешением 5 Мп и 8 Мп (соответственно в нише одноклассников с оптической площадью 1/2.8").
В результате ІМХ335 и ІМХ415 утратили свои позиции в сегменте сенсоров с таким же разрешением и оптической площадью сенсора 1/2.8". Теперь они уступают новым CMOS-сенсорам Sony STARVIS 2 по светочувствительности.
На это важно обратить внимание при выборе видеокамер с требованием получить лучшую светочувствительность при условиях сложной освещенности, что особо важно для охранных камер видеонаблюдения.
Измерение с помощью люксметра: Сравнение первое поколение и второе поколение CMOS BSI сеноров изображения объектив F/1.0 для обоих камер экспозиция 33.3 мс.
Причиной снижения интереса к ІМХ335 и ІМХ415 стала их низкая светочувствительность по сравнению с новыми улучшенными моделями STARVIS сенсорами — ІМХ515, ІМХ715, ІМХ778, ІМХ779, а также особенно не сравнимы со вторым поколением STARVIS 2 (BSI 2 GEN 2-й генерации).
STARVIS 2 с разрешением 5 МП были разработаны ІМХ675 и ІМХ664, для 8 Мп сенсоров STARVIS 2 ІМХ678, ІМХ838 и ІМХ585.
Что касается ІМХ515, то его отличительной особенностью является улучшенная видимость в ближней инфракрасной области по сравнению с IMX415. При этом светочувствительность в видимой области света примерно одинакова с ІМХ415.
Визуальное сравнение IMX415 vs IMX515
На фото: Отличительной особенностью IMX515 является улучшенная видимость в ближней ИК-области.

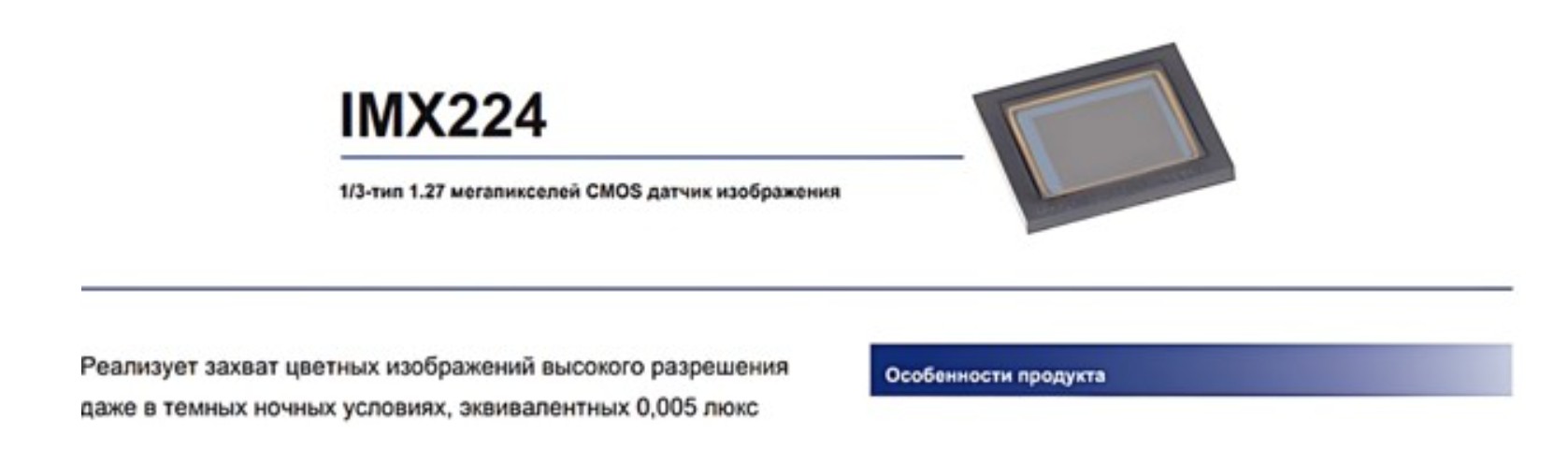

Оригинальный Чек лист SONY: IMX224 SNR1s=0,13 lux, что предпологает захват изображения при освещенности сцены 0,005lux.
Вернемся к сравнительному тесту. Тест измерения светочувствительности камер с сенсором изображения IMX415
В сегодняшнем тесте мы используем камеру с сенсором изображения CMOS SONY STARVIS IMX415 тип BSI это первого поколения, IMX335 рассматривать не станем, так как измерим светочувствительность сенсора с большим разрешением, чем у IMX335, так как существует закономерность: больше разрешение — сложней получить светочувствительность.
Количественный оценочный индекс Sony SNR1s для IMX415 составляет [0.79] lux, а для IMX335 он равен [0.59] lux (ненамного лучше).
Обратите внимание, что меньшее значение SNR1s=[Lux], указывает на более высокую светочувствительность сенсора изображения. В обоих случаях использовались объективы с одинаковой апертурой F№1.0. Мы использовали для измерения светочувствительности прибор класса А.

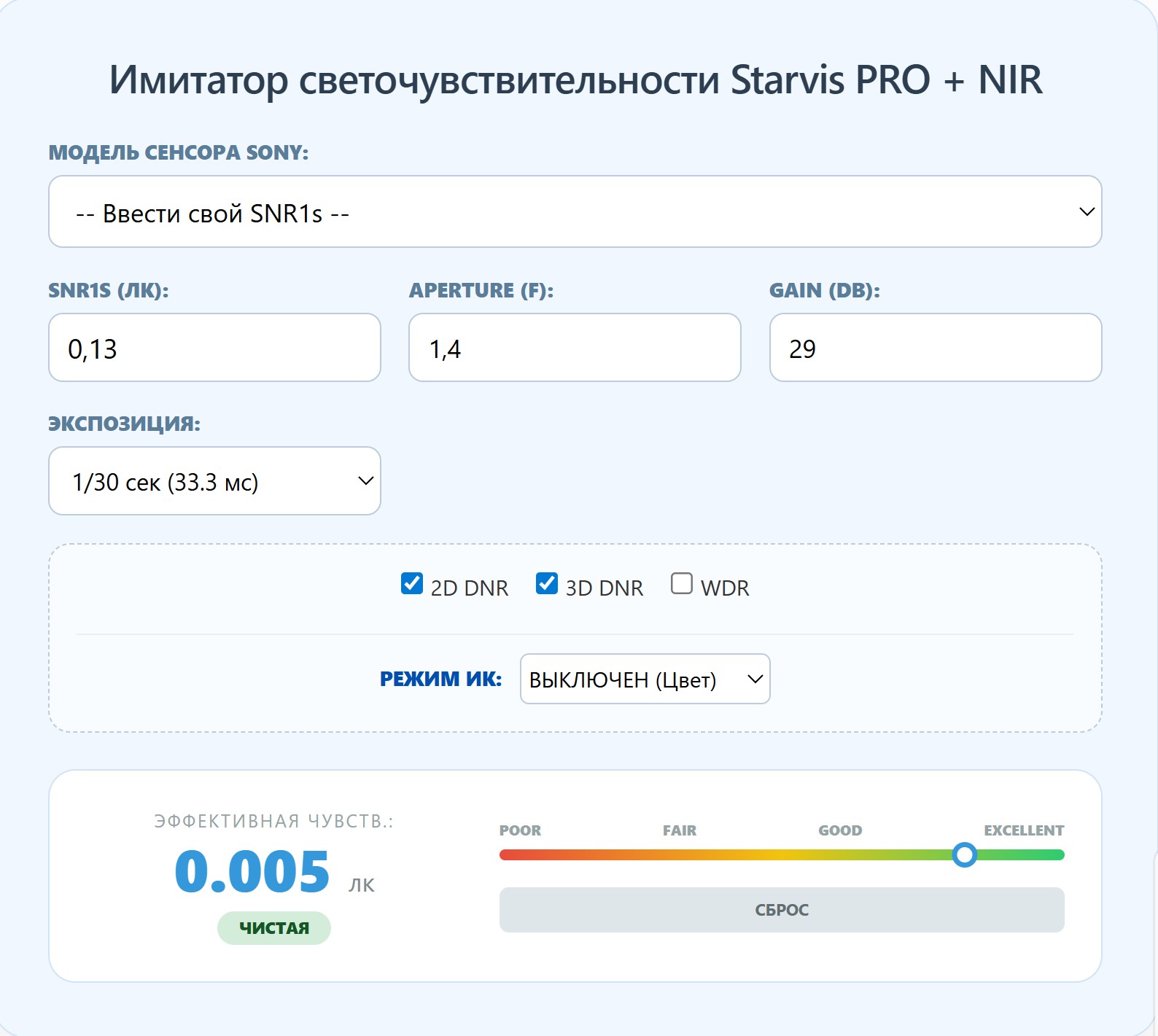

Перейти к калькулятору ковертация минимальная сцена освещенности для индекса SNR1s
Цель теста
Сравнить максимальную светочувствительность сенсора в режиме цветного зрения в видимой области света без применения инфракрасной подсветки, результат показан ниже.
Трансляция и демо-видео может быть недоступно при просмотре с VPN, отключите его на время просмотра.
Смотрите видео по теме
Сравнити 8МП CMOS BSI первое поколение 2018 год и 8МП CMOS BSI 2 го поколения после 2022 года.
В конце ноября 2024 года компания Sony представила обновлённую линейку сенсоров изображения, которые будут доступны в конце 2024 и в следующем 2025 году.
---->
Полные характеристики CMOS Sony STARVIS и STARVIS 2 смотрите в таблицах характерисик переход вы найдете внизу этой страницы.
Технология Sony STARVIS 2: Новые стандарты чувствительности
На этой диораме представлены новейшие сенсоры изображения, вышедшие в конце 2024 года. Они принадлежат ко второй генерации и маркируются как STARVIS 2. В линейке четыре модели. Для определения точной светочувствительности каждого сенсора изображения CMOS Sony STARVIS/STARVIS2 обратитесь к оригинальным таблицам характеристик.
Значение SNR1s=lux: чем меньше значение, тем выше светочувствительность. SNR1s — это количественный показатель, разработанный Sony в 2015 году для оценки сенсоров серий STARVIS и STARVIS 2. В отличие от производителей камер, указывающих нереалистичные значения, индекс Sony предоставляет достоверные данные о качестве изображения при низкой освещенности.
В последнее время наблюдается тенденция к увеличению светочувствительности камер, что стало маркетинговым явлением. Поэтому, если вы хотите получать точные значения, ориентируйтесь на характеристики SNR1s-lux. При этом важно понимать, что светочувствительность камеры никак не может быть лучше характеристик самого сенсора.
Техническая справка: Sony STARVIS & SNR1s
В последнее время наблюдается тенденция к увеличению светочувствительности камер, что стало маркетинговым явлением. Поэтому, если вы хотите оперировать точными значениями светочувствительности сенсоров Sony поколения STARVIS, ориентируйтесь на характеристики, предоставленные Sony в значении SNR1s-lux.
Важно понимать: реальная светочувствительность камеры никак не может быть лучше характеристик светочувствительности самого сенсора изображения.
NEW STARVIS: IMX515, IMX715, IMX778, IMX779
NEW STARVIS 2: IMX838, IMX678
NEW STARVIS 2: IMX662, IMX832
* Новейшие модели поколения 2024-2025
Важное уведомление: Смена поколений STARVIS
Следует обратить свое внимание, что сенсоры изображения первого поколения, такие как IMX291, IMX290, IMX326, IMX334 и другие модели первого поколения STARVIS, уже вышли с производства.
Sony активно заменяет их вторым поколением с обозначением STARVIS 2 — вторую генерацию светочувствительных сенсоров изображения, разработанных на прорывной светочувствительной BSI платформе.
Возможно, в ближайшее время CMOS IMX335 и IMX415 с большой вероятностью будут сняты с производства, поскольку они перестанут быть конкурентоспособными на фоне новых решений.
Дополнительные материалы и тесты
Необходимо осознавать, что не только Sony занимается разработкой сенсоров изображения на платформе BSI.
Изучить статью OMNIVISION: переход к массовому производству сенсоров CMOS BSI
