В этой статье рассмотрим широко рекламируемый и часто встречаемый в продажах камеры с матрицей IMX335 STARVIS, разработанной компанией Sony в 2018 году целенаправленно для приложений безопасности камеры наблюдения.
Начнем с самого главного: на 2023-2024 год данный сенсор изображения уже не является лучшим выбором, так как характеристики светочувствительности этого датчика изображения уже уступают более новым типам сенсоров изображения с такой же оптической площадью 1/2.8" CMOS Sony STARVIS 2 IMX675.Описание характеристик и возможностей CMOS Sony IMX675.
Разбор архитектуры сенсора, работа Dual Speed Streaming и детальные замеры SNR1s в лабораторных условиях.
Калькулятор светочувствительности
Рассчитайте возможности вашей будущей камеры на базе STARVIS / STARVIS 2 в зависимости от условий освещенности и оптики.
Sony STARVIS 2: Эволюция ночного видения
Новые сенсоры изображения, выпускаемые Sony второй генерации CMOS STARVIS 2, как и первое поколение, относятся к единой группе технологий, разработанных на основе прорывной светочувствительной платформы BSI.
Сегодня этими наработками пользуются все ведущие мировые производители. Sony стала первой, кто вывел технологию [BSI] в массовое производство, внедрив собственные уникальные улучшения.
Сенсоры, созданные специально для систем безопасности, получили имя STARVIS. С 2022 года началось массовое производство второго поколения — STARVIS 2, которое сегодня применяют все лидеры рынка, включая разработки CMOS BSI OmniVision.
Обзор сенсора Sony IMX335
Рассмотрим подробнее характеристики сенсора изображения CMOS Sony IMX335, поступившего в массовое производство в 2018 году. Данная модель пришла на смену не совсем удачному датчику изображения IMX326.
IMX335 завоевал популярность в сегменте недорогих камер наблюдения начального уровня. Его главным преимуществом стало оптимальное соотношение светочувствительность / разрешение / стоимость.
На момент выхода в 2018 году, IMX335 показывал выдающиеся результаты. Для сравнения, 2 Мп сенсор IMX323 имел чувствительность 0,60 lux, в то время как 5 Мп IMX335 обеспечил практически идентичный показатель — 0,59 lux, что технически гораздо сложнее реализовать при более высоком разрешении.
Несмотря на то что светочувствительность IMX335 имеет всего лишь SNR1s = 0,59 lux, что на сегодня явно уже очень мало, но для 2018 года этого было вполне достаточно, чтобы составить конкуренцию на рынке производителей сенсоров изображения для видеокамер наблюдения и схожих приложениях с разрешением 5 Мп. Так как, к примеру, в сравнении с уже ранее существующим продуктом 2 Мп CMOS Sony EXMOR IMX323, имевший светочувствительность сходную с новым на то время 5 Мп IMX335 и составлял 1/2.8" IMX335 SNR1s = [0,59] lux и для 1/2.8" 2 Мп IMX323 [0,60] lux. При этом важно понимать, что чем больше разрешение, тем сложней получить светочувствительность. Поэтому на 2018 год IMX335 был с очень хорошими показателями светочувствительности для 5 Мп датчиков изображения.
Такая же примерно ситуация на 2023- 2024 год и с сенсором IMX415, также относящегося к первому поколению CMOS Sony STARVIS, вместо которого Sony уже предлагает новые решения IMX515 и IMX715, также относящиеся, как и IMX415, для камер наблюдения начального уровня с оптической площадью сенсора изображения 1/2.8 - подробней изучить можно на этой странице обзора IMX335 / IMX415.
Важно знать: модельный ряд сенсоров изображения CMOS Sony STARVIS — это разработанная линейка сенсоров изображения Sony целенаправленно для приложений безопасности, камеры наблюдения, которая сменила модельный ряд EXMOR, также в свое время разработанный Sony целенаправленно для камер безопасности. STARVIS разработан на базе новой пиксельной светочувствительной платформы BSI, которая позволила повысить светочувствительность сенсоров изображения, используя даже небольшие по размеру пиксели, чего не могли себе позволить сенсоры изображения с фронтальным общепринятым ранее типом засветки пикселя с кратким обозначением FSI (фронтальная засветка пикселя).
Светочувствительность для модельного ряда STARVIS Sony указывает в новом собственном количественном оценочном индексе SNR1s=[lux], при этом меньшее значение указывает на лучшую светочувствительность сенсора изображения.
Важно отметить, что компания Sony предлагает широкий ассортимент сенсоров изображения, которые подходят для различных приложений. Так сенсоры изображения с обозначением EXMOR R, а также EXMOR RS — это линейка разработана целенаправленно для потребительских камер. Для индустриальных видеокамер промышленного зрения Sony предлагает линейку с глобальны затвором под обозначением Sony Pregius ™ и Sony Pregius S™, последний относиться к сенсорам изображения, разработанным на базе BSI (Backside illumination) светочувствительной платформы с кратким обозначением в документации тип. [BI].
Сравните значение SNR1s=lux из приведённой ниже таблицы, при этом меньшее значение указывает на лучшую светочувствительность сенсора изображения (матрицы), выделенное красным цветом. меньшее значение SNR1s=lux лучше светочувствительность матриц.
| Brand | Model Name | Resolution *1 (Megapixels) |
Notes on Resolution | Image Size (Type) |
Pixel Size V=H (μm) |
SNR1s (lx) *2 | Max Frame Rate (frame/s) |
Output Interface
|
Color/Mono
|
AR Coating
|
DOL HDR *3
|
Clear HDR *3
|
NIR Enhanced *4
|
 |
IMX178LQJ | 6.2 | 3:2 | 1/1.8 | 2.4 | 0.46 | 60 | sub LVDS Serial | Color | - | - | - | - |
 |
IMX675-AAQR | 5 | 4:3 | 1/2.8 | 2 | 0.3 | 80 | MIPI CSI-2 | Color | - | YES | YES | YES |
|
IMX675-AAQR1 | 5 | 4:3 | 1/2.8 | 2 | 0.28 | 80 | MIPI CSI-2 | Color | YES | YES | YES | YES |
|
IMX675-AATN | 5 | 4:3 | 1/2.8 | 2 | 0.3 | 80 | MIPI CSI-2 | Color | - | YES | YES | YES |
|
IMX335LQN | 5 | 4:3 | 1/2.8 | 2 | 0.59 | 60 | MIPI CSI-2 | Color | - | YES | - | - |
Физический размер: Диагональ 6,52 мм (тип 1 / 2,8)
Формат 4: 3
Цветовой фильтр: RGB- светочувствительность цветная версия SNR1s=[0,59] люкс
Технология: STARVIS обратная засветка пикселя,
Количество эффективных пикселей: 2616 (В) х 1964 (V) Прибл. 5.14MP
Размер пикселя (H) x (V) 2.0um x 2.0um
G чувствительность (тип.) 500мВ
Максимальная частота кадров (режим прогрессивной развертки) 10 бит: 60 кадров / с
12 бит: 30 кадров / с
Высокий динамический диапазон (HDR) Индикация перекрытия DOL HDR
(2F 10 бит 30 кадр / с) (3F 10 бит 15 кадр / с)
Источник питания: 2,9 В (аналоговый) / 1,2 В (цифровой) 1,8 В (цифровой I / F)
Максимальное усиление внутреннего усилителя (всего) 72дБ
Интерфейс MIPI D-PHY / 4-полосный пакет.
Как видим из спецификации, светочувствительность IMX335, оцененная в поддерживаемом и разработанном Sony собственном количественном оценочном индексе светочувствительности SNR1s=[0,59] люкс, что было очень хорошим показателем на 2017 год в момент презентации этого чипа и поступления его в продажу под обозначением CMOS STARVIS IMX335. Так, к сравнению, такой же светочувствительностью в то время обладал очень популярный и широко востребованный, но всего лишь 2 Мп CMOS SONY IMX323, светочувствительность которого оценивалась в этом же индексе со следующими значениями SNR1s=[0,60] люкс. Такие характеристики светочувствительности, причем для 5 Мп сенсора изображения, были очень хорошими, и данный тип сенсоров изображения с обозначением IMX335 стал активно применяться в видеомодулях многих производителей, так как это было недорого и вполне с хорошими характеристиками на то время.
Но с протяжением активного 3-х лет применения IMX335 с 2021-22 года после появления STARVIS2 утратил свои лидирующие позиции в своей нише 4-5 Мп сенсоров изображения по характеристикам светочувствительности.
Посмотрим на оригинальные официальные данные компании Sony для КМОП матриц, разработанных целенаправленно Sony для приложений безопасности камеры наблюдения, и выясним, на каком месте находится IMX335 по данным на 2025 год.
Как видно из сравнительных данных, IMX335 занимает последнее место в разделе одноклассников 4-5 Мп сенсоров изображения. Кто активно проводит рекламу этого устаревшего типа сенсора изображения, относящегося к первому поколению STARVIS сенсоров изображения, в своей основе это китайские поставщики и рекламирующие эту группу товаров маркетологи. Поэтому прежде чем покупать камеры наблюдения всегда проверьте характеристики разработчика непосредственно сенсора изображения — это сразу расставит всё на свои места и не будет нуждаться в дальнейшем обсуждении.
Сегодня ещё можно увидеть как новую так и старую рекламу и предложения купить камеры с устаревшей CMOS (КМОП-матрицей) Sony IMX335. Особенно это касается недорогих китайских производителей, которые пытаются получить выгоду от популярности IMX335 и сравнительно не дорогой стоимости камер с этим чипом, хотя этот сенсор уже сильно устарел. Однако более крупные игроки рынка перешли на более светочувствительные сенсоры изображения: CMOS BSI 2 / для Sony это STARVIS 2.
Это связано с улучшенными характеристиками, естественно, включая светочувствительность сенсоров изображения. На показанной выше оригинальной таблице IMX335 занимает последнее место в колонке для 4–6-Мп решений. Sony предлагает CMOS STRAVIS 2 IMX675, который имеет сразу 3 типа модификации и превосходит IMX335 по всем характеристикам, включая светочувствительность. Так, сенсор изображения IMX675-AATN по проведенным испытаниям Sony имеет светочувствительность SNR1s=0,3 lux, в то время как IMX335 имеет 0,59 lux, при этом важно понимать: меньшее значение индекса SNR1s=lux указывает на лучшую светочувствительность сенсора изображения.
Количественный индекс SNR1s=lux разработан и поддерживается Sony для определения светочувствительности собственных сенсоров изображения, модельный ряд STARVIS и STARVIS 2. Количественный индекс Sony SNR1s=[lux] не распространяется на датчики изображения Sony, разработанные целенаправленно для приложений потребительские камеры, модельный ряд EXMOR-R и EXMOR-RS.
Ниже представлено сравнение и примеры лучшего, что уже доступно для светочувствительных устройств видеокамер наблюдения на 2025 год.

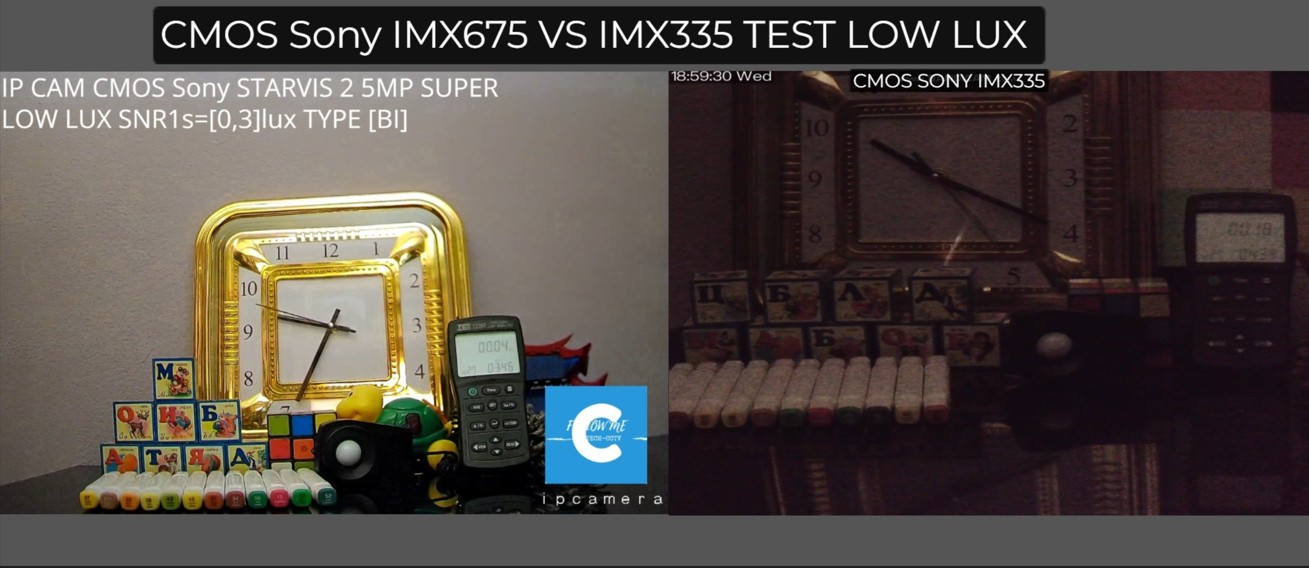

1. Тест: Сравнение светочувствительности сенсоров изображения BSI и BSI2
2. Пример сравнение светочувствительности также показан ниже на макете в прямой живой трансляции 24/7.
Пожалуйста, ознакомьтесь с этой трансляцией, сравнение светочувствительности. На них обрабатывается и передаётся видео с камер, оснащённых новейшими типами сенсорами изображения CMOS BSI первого поколения и CMOS BSI 2 го поколения CMOS BSI 2 GEN в сравнении со стандартным CMOS сенсором изображения с фронтальной засветкой пиксеслей применяемой ранее во всех типах камер безопасности. Все камеры работают в цветном режиме работы, ИК подсветка не используется. Сравните разницу в светочувствительности. 00000
Сравните эту супер светочувствительную 5Мп камеру с хорошо уже известными и очень популярными по светочувствительности сенсорами изображения 2 Мп IMX307 и IMX327
