Эволюция затворов: от чересстрочных CCD до маркетинг в CMOS Progressive Scan
Почему надпись «Progressive Scan CMOS 1/2.7» на современной камере — не чего не говорит полезного - это своего рода аналог письма из известной повести « письмо на деревню дедушке» а не точные сведения об главном использованном чипе в камере, и как Global Shutter спасает геометрию движущихся объектов.
В индустрии видеонаблюдения терминология давно стала инструментом манипуляции. Покупатель, выбирая камеру, видит в спецификации гордое словосочетание «PROGRESSIVE SCAN» и подсознательно ассоциирует его с бескомпромиссным качеством и передовыми технологиями. Однако в современных реалиях этот термин превратился в ширму, скрывающую удешевление производства сенсоров изображения (матриц).
Чтобы понять, в чем заключается подлог, необходимо проследить исторический и физический путь развития телевизионных и индустриальных сенсоров: от аналоговых систем конца XX века до современных CMOS-чипов.
1. Чересстрочная развертка (Interlaced Scan) — Эпоха 90-х годов
В эпоху зарождения аналогового видеонаблюдения и старых CCD-матриц пропускная способность кабельных линий и частота процессоров были жестко ограничены. Передать полный кадр высокого разрешения в единицу времени было невозможно физически. Инженеры пошли на компромисс, внедрив чересстрочную развертку.
Главный недостаток: Эффект «гребенки» (Combing Artifact)
Если в кадре находился статичный объект, склейка происходила идеально. Но если в поле зрения камеры на высокой скорости двигался объект (например, автомобиль), происходил критический сбой геометрии:
- За те 1/50 секунды, пока камера ждала команду на съемку четных строк, автомобиль успевал физически сместиться вперед по дороге.
- В результате нечетные строки оставались на старом месте, а четные — уезжали вперед.
- На экране монитора края автомобиля превращались в рваную, пилообразную «гребенку». Зафиксировать четкий стоп-кадр или распознать автомобильный номер в таких условиях было технически невозможно.

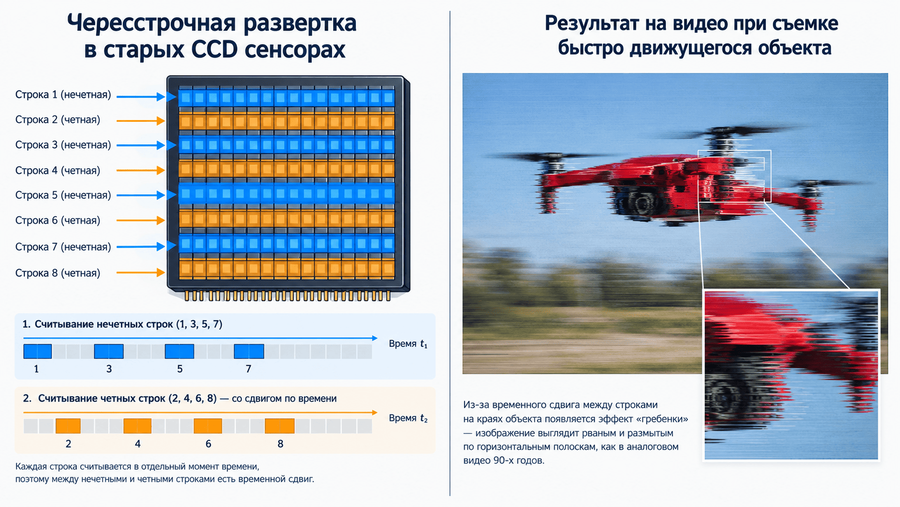

[ИЛЛЮСТРАЦИЯ №1: Схема чересстрочной работы сенсора CCD (матрицы )+ изображение дрона с эффектом «гребенки»]
2. Появление CCD PROGRESSIVE — Настоящий Global Shutter из прошлого
Настоящим технологическим прорывом стало появление матриц типа CCD Progressive Scan (в частности, архитектуры Interline Transfer). Они создавались под жесткие требования индустриального машинного зрения, где требовалось фиксировать объекты на конвейерах без деформаций.
- Одновременная экспозиция: Все фотодиоды (пиксели) матрицы открывали электронный затвор и накапливали свет в один и тот же миг.
- Мгновенный сброс памяти: Как только экспозиция завершалась, накопленный заряд со всей матрицы за микросекунды «сбрасывался» вбок — в специальные вертикальные регистры сдвига.
- Световая изоляция: Эти регистры были наглухо закрыты от внешнего света непрозрачной металлической маской (Masked Storage Area).
- Последовательное чтение: Фотодиоды были уже чисты и могли сразу снимать следующий кадр, пока процессор медленно и спокойно считывал данные из защищенных ячеек памяти строго по порядку ( уже построчно, не чересстрочно): строка 1, затем 2, затем 3 и т.д.
Результат: Благодаря тому, что строки считывались последовательно, эффект «гребенки» исчез навсегда. А благодаря скрытой зоне памяти, где данные «прятались» от света во время чтения, камера обладала честным Глобальным затвором (Global Shutter). Движущийся автомобиль застывал на стоп-кадре идеально монолитным, с круглыми колесами и четкими контурами без потери геометрии даже на очень высоких скоростях пронизывающихся в кадре объектов.

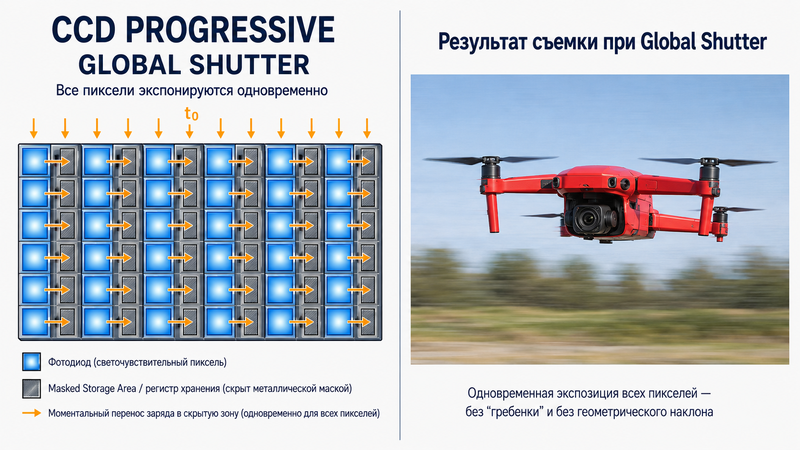

[ИЛЛЮСТРАЦИЯ №2: Схема CCD Progressive со скрытой памятью + идеальный ровный стоп-кадр дрона]
3. В чем заключается маркетинговый подлог современных CMOS Progressive?
С развитием технологий на смену дорогим и сложным в производстве CCD- сенсорами изображения (матрицам) пришли дешевые, многопиксельные CMOS-сенсоры (матрицы). Чтобы снизить себестоимость и уместить миллионы пикселей на крошечном кристалле, инженеры пошли на радикальный шаг — они убрали скрытые регистры памяти (металлическую маску) из структуры пикселя.
Для покупателя сохранили маркировку «Progressive Scan». Ведь формально строки все так же считываются по порядку: первая, вторая, третья... Но физика захвата света изменилась кардинально.
Анатомия маркетинга и подлог: Переход на Rolling Shutter (Скользящий затвор)
Поскольку у пикселей CMOS нет промежуточной «темной комнаты» для хранения заряда, сенсор изображения (матрица) не может экспонировать все пиксели одновременно. Процесс превратился в «бегущую волну»:
- Камера активирует, экспонирует и считывает строку №1.
- Затем переходит к строке №2, затем к строке №3... и так до конца кадра.
- Временной сдвиг: Между началом экспозиции верхней (1-й) строки и нижней (1080-й или 2160-й) строки проходит значительное время (до десятков миллисекунд).
Результат маркетингового прогресса: «Эффект Желе» (Jello Effect)
Когда вы снимаете быстро движущийся объект на современную CMOS-камеру со скользящим затвором (Rolling Shutter), верхняя часть объекта фиксируется на долю секунды раньше, чем нижняя. Пока матрица дочитывает нижние строки, объект уже уезжает вперед.
Это порождает тяжелые геометрические искажения:
- Кузов автомобиля неестественно наклоняется по диагонали назад по ходу движения эффект вытягивания потеря геометрии.
- Идеально круглые автомобильные колеса превращаются в наклонные овалы (эллипсы).
- При этом статичный задний план (дорога, дома, горизонт) остаются ровными при условии что камера не пытается быстро перемещаться в след за проносящимся объектом, что делает картинку сюрреалистичной.
Запомните: надпись «PROGRESSIVE SCAN CMOS 1/2.7" и тд» в паспорте бюджетной камеры — это абстракция, не несущая никакой полезной информации. Реальный номер чипа сенсора от вас скрыли, заменив его маркетинговым акцентом на прогрессивную развертку (PROGRESSIVE SCAN) и указанием оптического формата матрицы, производителя которой вы так и не узнаете. Понять что-то большее из этих данных невозможно. Надпись PROGRESSIVE SCAN CMOS гарантирует лишь отсутствие старой аналоговой «гребенки», характерной для первых поколений камер на CCD-матрицах из 90х. Однако она полностью скрывает тот факт, что при быстром движении в кадре геометрия изображения будет безнадежно испорчена эффектом скользящего затвора (Rolling Shutter)

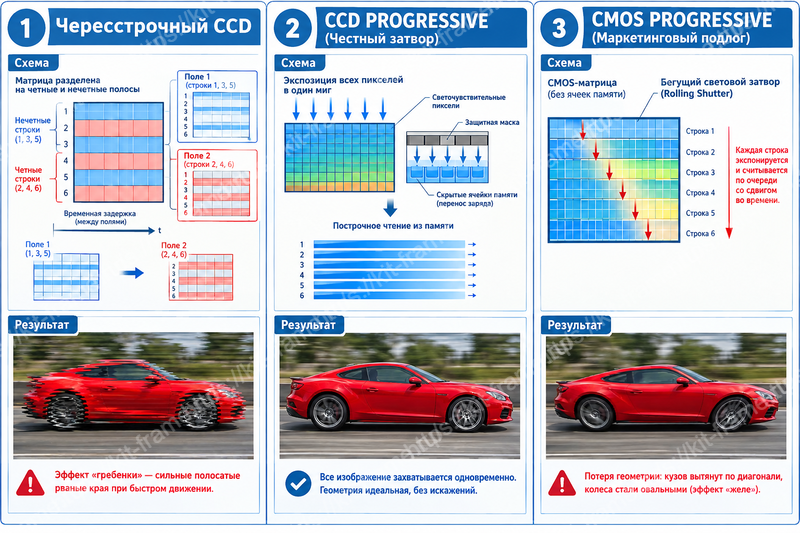

[ИЛЛЮСТРАЦИЯ №3: Инфографика Маркетинговый подлог- деформированный эффект желе автомобиль с овальными колесами при этом чем выше скорость тем больше искажений геометрии]
4. Индустриальный стандарт: Строковый затвор vs. Глобальный затвор в CMOS
Для систем автоматического распознавания государственных номеров (ANPR), фиксации нарушений ПДД или съемки скоростных объектов (например, дронов) обычные бытовые CMOS-камеры неприменимы. Там используются специализированные камеры с сенсорами изображения (матрицы) со встроенным на аппаратном уровне CMOS Global Shutter.
Ниже представлена сравнительная таблица физических процессов и их влияния на точность фиксации данных.
| Критерий сравнения | CMOS Строковый (Rolling Shutter) | CMOS Глобальный (Global Shutter) |
|---|---|---|
| Принцип фиксации света | Построчно, с временным сдвигом сверху вниз | Одномоментно всеми пикселями матрицы |
| Поведение геометрии машин | Кузов наклонен, колеса овальные | Идеально правильная геометрия |
| Распознавание автономеров | Символы плывут по диагонали, частые ошибки ПО | 100% четкость букв и цифр на любой скорости |
| Отображение винтов дрона | Лопасти согнуты в нереальные дуги, оторваны | Лопасти идеально прямые, «замороженные» |
| Сфера применения | Обзорное видеонаблюдение, статичные сцены | Индустриальные камеры, фиксация ПДД, конвейеры |

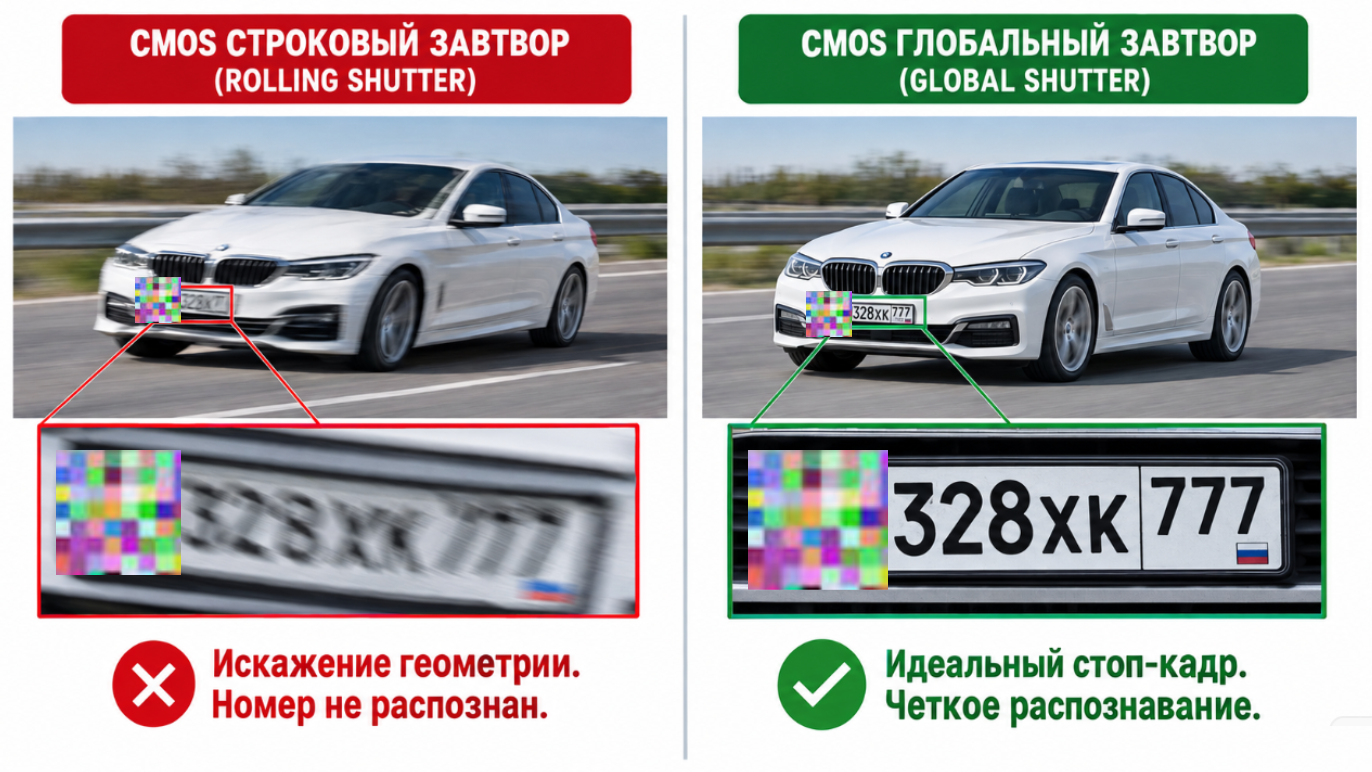

[ИЛЛЮСТРАЦИЯ №4: ROLLING SUTTER и GLOBAL SHUTER стоп кадр снят при быстром движении на первом изображении искажении геометрии )

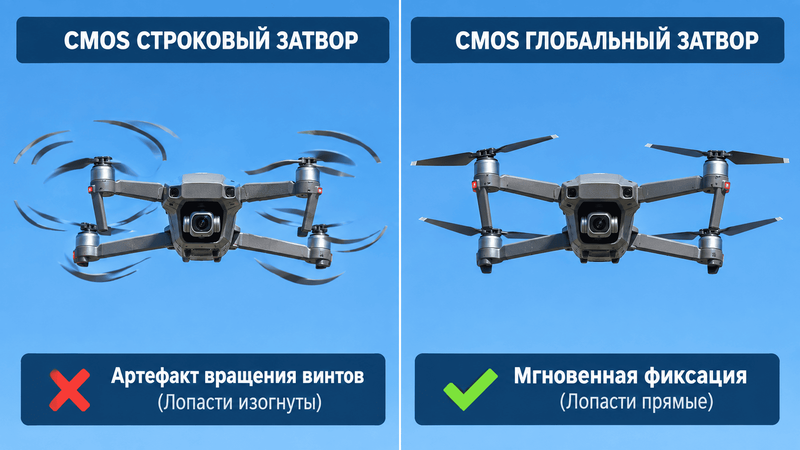

[ИЛЛЮСТРАЦИЯ №5: Иллюстрация 5: Сравнение лопастей дрона-автостоп: Rolling (изогнутые дуги) против Global (прямые винты)
Инженерный вердикт: Как не дать себя обмануть?
Если перед вами стоит задача построить систему видеонаблюдения для фиксации быстро движущихся объектов, забудьте про маркетинговый ярлык Progressive Scan. Ищите в глубоких технических спецификациях конкретный номер сенсора изображения и прямое упоминание технологии затвора. А если вам его не пишут ищите другого производителя который не скрывает какой сенсоров изображения применяется в камере. Но тут важно понимать видеокамеры с глобальным затвором в видеонаблюдении крайняя редкость это очень дорогие камеры и применяться в индустриальных решениях а не в быту поэтому цена не может быть как у бытовых устройств видеоконтроля.
Если производитель скрывает маркировку сенсора и ограничивается общими фразами — перед вами классическая строковая CMOS-камера с Rolling Shutter, которая превратит любые колеса в овалы, а номера — в нечитаемую абстракцию. Требуйте полной спецификации или выбирайте проверенные индустриальные решения!
