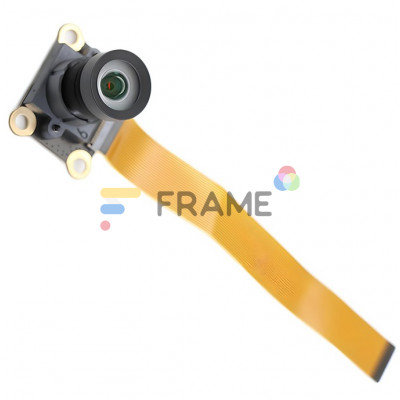

MIPI скоростная модульная камера 120 fps GLOBAL SHUTTER ar0234
Камера MIPI CSI
Глобальный затвор CMOS 1/2.6" ar0234
Разрешение 2.3 МП
Размер пикселя 3.0 um x 3.0 um
Цветность RGB
Скорость кадров секунду 120fps
ИК-пропуск 850-nm
Распиновка 30 PIN
Объектив широкоугольный 2.8 мм
Особенности:
Эта камера оснащена 2.3-мегапиксельным КМОП-сенсором GLOBAL SHUTTER AR0234, который широко используется в разнообразных приложениях для обработки изображений, включая компактные камеры. Сенсор обеспечивает разрешение 1920 x 1200 пикселей, известное как Full HD или 1080p. В дневное время ИК-фильтр блокирует инфракрасное излучение, что помогает сохранить точность цветопередачи. При слабом освещении или ночью ИК-фильтр пропускает инфракрасные лучи, блокируя видимый спектр. Это позволяет камере получать более качественные изображения в условиях низкой освещенности.
Представляем 4-полосный цветной модуль камеры с глобальным затвором Full HD, предназначенный для высококачественной съемки быстродвижущихся объектов. Основой этого модуля является 1/2,6-дюймовый CMOS-датчик изображения AR0234 с пикселями размером 3 мкм. Модуль обладает высокой производительностью и способен записывать видео в формате FHD (1080p) со скоростью до 120 кадров в секунду, минимизируя артефакты движения и обеспечивая плавный переход между кадрами.
Интегрированный процессор обработки сигналов изображения (ISP) модуля AR0234 выполняет все автоматические функции, такие как баланс белого и регулировка экспозиции.
Модуль поддерживает интерфейсы, включая MIPI, что позволяет легко интегрировать его в различные системы машинного зрения.
Преимущество:
Глобальный затвор — это технология в фотографии и видеозаписи, при которой данные с каждого пикселя сенсорной матрицы считываются одновременно. В отличие от традиционных методов с использованием скользящего затвора, где изображение считывается последовательно, глобальный затвор захватывает и обрабатывает все пиксели одномоментно. Высокая стоимость разработки:
Разработка и изготовление матриц с глобальным затвором значительно дороже, что ограничивает их массовое применение в изделиях начального уровня.
Спецификация MIPI Camera Service Extensions (MIPI CSE) описывает дополнительные возможности для интерфейса MIPI Camera Serial Interface 2 (CSI-2). Она включает функции обеспечения функциональной безопасности, защиты и прочие. Эти функции безопасности были добавлены в версию CSE v1.0, а защитные механизмы — в CSE v2.0. Внедрение этих сервисов упрощает и стандартизирует интеграцию высокопроизводительных сенсоров изображения в автомобили и устройства Интернета вещей следующего поколения.
Встроенные технологии машинного зрения быстро набирают популярность в области искусственного интеллекта (ИИ), Интернета вещей (IoT) и других новых технологических приложений. Поэтому всё больше компаний стремятся экономически эффективно интегрировать возможности обработки изображений в свои продукты. Для многих таких продуктов и приложений интерфейс Mobile Industry Processor Interface (MIPI) является одним из самых популярных и удобных способов взаимодействия камер с главным процессором.
.jpg)
Скоростная MIPI камера 120 FPS (Global Shutter)
Модуль на базе сенсора AR0234 для промышленного зрения и робототехники.
Технические данные
| Тип затвора | Global Shutter (Глобальный) |
| Макс. частота кадров | 120 FPS (при HD/VGA) / 60 FPS (Full Res) |
| Разрешение сенсора | 1600 x 1300 (2 Мп) |
| Интерфейс | MIPI CSI-2 (2/4-lane) |
| Разъем шлейфа | 30-pin (шаг 0.5 мм) |
Совместимость с платформами
- Raspberry Pi 4/5: Требуется переходник 30-pin на 22/15-pin.
- Raspberry Pi Zero/2W: Требуется адаптер на 22-pin.
- NVIDIA Jetson Nano/Orin: Полная поддержка через CSI-порт.
- Промышленные ПК: Любые платы с поддержкой MIPI CSI-2.
* Для работы на 120 FPS рекомендуется использовать драйверы libcamera или v4l2.
Особенности подключения (30-pin шлейф) Всегда делайте провеку шлейфа на совподение.
Камера имеет специфическую распиновку. Основные группы контактов согласно чертежу:
Проверка работы камеры (Linux Terminal)
# 1. Проверка наличия камеры в системе:
libcamera-hello --list-cameras
Ожидаемый ответ: ov02b10 [1600x1300]
# 2. Запуск предпросмотра в высокоскоростном режиме (120 FPS):
libcamera-vid -t 0 --width 1280 --height 720 --framerate 120 --denoise cdn_off
*Для 120 FPS рекомендуется снижать разрешение до 720p или использовать режим биннинга.
# 3. Проверка доступных настроек (экспозиция, гейн, триггер):
v4l2-ctl -d /dev/video0 --list-ctrls Если камера не видна, убедитесь, что в файле
/boot/firmware/config.txt прописан оверлей:dtoverlay=ov02b10,cam0 (или cam1)Как проверить шлейф по маркировке на камере (без схемы)
Если технической документации нет, но на гибком шлейфе или плате самого модуля нанесены обозначения пинов, определить распиновку и проверить шлейф можно по следующему алгоритму:
Шаг 1. Расшифровка заводской маркировки
Производители используют стандартные сокращения. Сгруппируйте их по назначению:
Шаг 2. Аппаратная проверка мультиметром (Шлейф отключен)
Переведите мультиметр в режим прозвонки (звуковой сигнал) или измерения минимального сопротивления (200 Ом):
- Тест на обрыв (Целостность): Установите один щуп на подписанный контакт разъема камеры, а вторым касайтесь ответного контакта на другом конце шлейфа. Прибор должен издать писк, а сопротивление должно быть близким к нулю (0.1–0.5 Ом). Если цепь молчит — дорожка повреждена.
- Тест на короткое замыкание (КЗ): Удерживая щуп на одной сигнальной линии (например,
D0+), вторым пройдитесь по соседним контактам справа и слева. Писка быть не должно. Замыкание сигнальных дорожек между собой часто происходит при острых заломах шлейфа.
Шаг 3. Метод «Диодной прозвонки» (Шлейф подключен к выключенной плате)
Позволяет проверить, доходит ли высокочастотный сигнал от сенсора до процессора через разъем:
- Переведите мультиметр в режим проверки диодов (значок треугольника).
- Красный щуп жестко зафиксируйте на общей земле платы (
GND). - Черным щупом поочередно касайтесь маркированных сигнальных контактов на камере.
- Контроль симметрии: Показания падения напряжения на всех линиях MIPI (D0+, D0-, CLK+, CLK-) должны быть практически одинаковыми (обычно в пределах
0.350В – 0.550В). Перекос значений или «бесконечность» на одной из линий прямо указывает на дефект в шлейфе.
