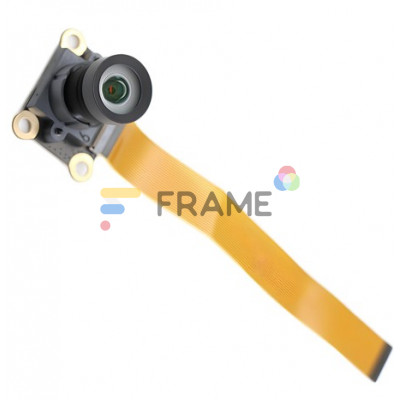

MIPI CSI-2 Камера 22PIN 2 MP AR0234 Global Shutter

Код Товара: ar0234 M22

0 отзывов

MIPI CSI-2 Камера 22PIN 2 MP AR0234 Global Shutter

16890.00р.

В наличии

MIPI CSI-2 Камера (2 MP, AR0234, Global Shutter) MIPI - это высокоскоростной модуль цифровой камеры профессионального уровня на базе сенсора Onsemi AR0234 с технологией Global Shutter (глобальный затвор). Модуль оснащен широкоугольным объективом 2G+4P и 22-контактным интерфейс... →

Описание
Оплата и доставка

Отзывов (0)

MIPI CSI-2 Камера (2 MP, AR0234, Global Shutter)

MIPI - это высокоскоростной модуль цифровой камеры профессионального уровня на базе сенсора Onsemi AR0234 с технологией Global Shutter (глобальный затвор). Модуль оснащен широкоугольным объективом 2G+4P и 22-контактным интерфейсом подключения. Идеально подходит для систем машинного зрения, робототехники, сканеров и высокоскоростной съемки движущихся объектов без искажений.

Технические характеристики

Оптические параметры (Lens Specs)
Конструкция объектива	2G + 4P (2 стеклянные линзы + 4 линзы корекции)
Фокусное расстояние (EFL)	2.02 мм
Диафрагма (F. No)	F2.5 мм
Углы обзора (View Angle)	D: 123° \| H: 112° \| V: 82.6°
Оптическая дисторсия	< -4.2%

Электронные параметры (Electronics Specs)
Оптический формат	1/2.6"
Сенсор / Чип	AR0234 (Global Shutter, Onsemi)
Разрешение (Array Size)	1920 × 1200 пикселей (Full HD+, 2.3 Мп)
Аналоговое напряжение (AVDD)	2.8 В
Напряжение ввода-вывода (DOVDD)	1.8 В
Цифровое напряжение (DVDD)	1.2 В

Конструктивные особенности модуля

Интерфейс подключения: 22-контактный гибкий шлейф (22P FPC) с шагом 0.5 мм, нижний контакт.
Дополнительный разъем: Вертикальный коннектор 3PIN с шагом 1.25 мм (выводы SDA, SCL, GND) для прямого управления по шине I2C.
Габариты: Посадочное место платы — 22 × 22 мм. Высота модуля вместе с объективом — 20.3 мм (±0.2 мм).

Совместимость оборудования (С чем работает 22-PIN MIPI)

22-контактный разъем MIPI CSI-2 является стандартным для множества современных вычислительных платформ и мини-ПК. Данный модуль может работать со следующими устройствами напрямую или через стандартные шлейфы:

Raspberry Pi Экосистема

• Raspberry Pi 5: Имеет два встроенных мини-разъема MIPI (22-pin).
• Raspberry Pi Zero / Zero 2 W: Штатно оснащены компактным 22-pin разъемом CSI.
• Compute Module 4 (CM4): Большинство плат расширения (IO Board) выводят MIPI CSI именно в формате 22-pin.

NVIDIA Jetson Платформы

• Jetson Nano / Xavier NX / Orin Nano: Совместима при использовании плат расширения от Waveshare, Seeed Studio или родных 22-pin несущих плат, поддерживающих высокоскоростные сенсоры с Global Shutter.

Примеры работы и программного кода

1. Инициализация и проверка в Linux (V4L2)

В операционных системах Linux камера определяется как стандартное видеоустройство. Проверить доступные режимы и разрешение 1920x1200 можно через консоль:

v4l2-ctl --list-formats-ext -d /dev/video0

2. Скрипт захвата видеопотока на Python (OpenCV)

Благодаря затвору Global Shutter, быстро движущиеся объекты на видео не будут искажаться (эффект Rolling Shutter желе полностью отсутствует). Пример кода для вывода потока:

import cv2

# Инициализируем видеозахват с MIPI-устройства
cap = cv2.VideoCapture(0)

# Задаем аппаратное разрешение матрицы AR0234
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1920)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 1200)

if not cap.isOpened():
    print("Ошибка: не удалось запустить MIPI камеру.")
    exit()

while True:
    ret, frame = cap.read()
    if not ret:
        break

    # Выводим несжатый поток без смазов на экран
    cv2.imshow('MIPI AR0234 Global Shutter', frame)

    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

3. Прямое управление по I2C (Регистры AR0234)

Через встроенный 3-pin разъем (SDA/SCL) или контакты шлейфа можно обращаться к регистрам чипа для ручной настройки экспозиции:

# Сканирование шины I2C для поиска физического адреса чипа
i2cdetect -y -r 1

# Чтение конфигурационного регистра (пример)
i2cget -y 1 0x30 0x301A w

PIN №	Обозначение (Символ)	Тип / Назначение сигнала
1	3.3V	Основное питание (Power 3.3V)
2	SDA	Линия данных шины I2C (I2C Data)
3	SCL	Линия тактирования шины I2C (I2C Clock)
4	GND	Заземление / Общий провод (Ground)
5	NC	Не используется (Not Connected)
6	NC	Не используется (Not Connected)
7	GND	Заземление / Общий провод (Ground)
8	mDN3	MIPI CSI Дифференциальная пара данных 3 (-)
9	mDP3	MIPI CSI Дифференциальная пара данных 3 (+)
10	GND	Заземление / Общий провод (Ground)
11	mDN2	MIPI CSI Дифференциальная пара данных 2 (-)

PIN №	Обозначение (Символ)	Тип / Назначение сигнала
12	mDP2	MIPI CSI Дифференциальная пара данных 2 (+)
13	GND	Заземление / Общий провод (Ground)
14	mCN	MIPI CSI Дифференциальная пара тактирования (-)
15	mCP	MIPI CSI Дифференциальная пара тактирования (+)
16	GND	Заземление / Общий провод (Ground)
17	mDN1	MIPI CSI Дифференциальная пара данных 1 (-)
18	mDP1	MIPI CSI Дифференциальная пара данных 1 (+)
19	GND	Заземление / Общий провод (Ground)
20	mDN0	MIPI CSI Дифференциальная пара данных 0 (-)
21	mDP0	MIPI CSI Дифференциальная пара данных 0 (+)
22	GND	Заземление / Общий провод (Ground)
